捏合機
結構特征及工作原理

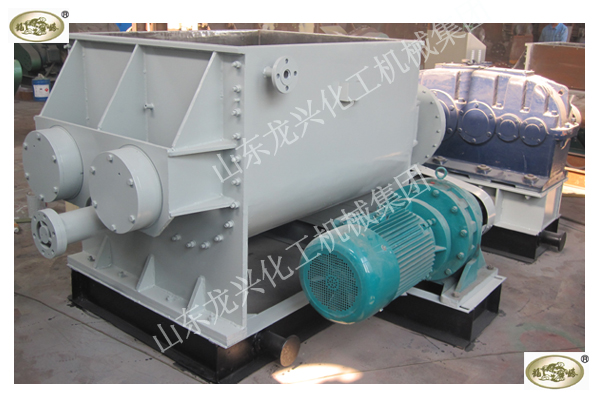

自動切料捏合機為臥式雙軸平行型，攪拌軸系s型，兩槳水平配置，相向旋轉且轉速不同。工作時，由電機經減速機傳動至主動槳，經對走齒輪帶動從動槳，攪拌漿的螺旋葉帶動物料既作軸向擠壓，又作徑向擠壓;既作擠壓運動，又作分離運動。使物料經過充分揉、挫摻合、混合，加速物料攪拌。這款機器是專為解決切料問題而設計的，能夠?qū)崿F(xiàn)自動切料和捏合功能。它采用了先進的自動化技術，可以快速準確的完成切料和粘合工作，大大提高了生產效率和產品質量。這款機器不僅減少了人工操作的繁瑣和誤 而且還可以24小時不間斷的工作，為企業節省了大量的人力和時間成本。
主要特點:
1.動力大，攪拌時強勁有力。
2.裝料系數大，一次裝料多。
3.攪拌槳葉直徑大及極佳的螺旋角，物料在捏合過程中軸流性好。
4.采用通底盤，安裝調試方便。
5.集中的電器控制，包括主機運轉，啟蓋，傾缸倒料和數顯示的溫度控制，便于用戶操作和過程控制。
主要技術參數
|
型號 |
NH5 |
NH10 |
NH100 |
NH300 |
NH500 |
NH1000 |
NH1500 |
NH2000 |
NH3000 |
|
|
容量(L) |
5 |
10 |
100 |
300 |
500 |
1000 |
1500 |
2000 |
3000 |
|
|
攪拌轉速(r/min) |
快槳 |
33 |
33 |
35 |
37 |
37 |
35 |
30 |
30 |
35 |
|
慢槳 |
23 |
23 |
22 |
21 |
21 |
25 |
16 |
16 |
25 |
|
|
主電機功率(KW) |
1.1 |
1.1 |
3-7.5 |
11-30 |
15-37 |
22-90 |
22-90 |
30-110 |
55-220 |
|
|
加 熱 方 式 |
蒸汽壓力(MPa) |
0.3 |
0.5 |
|||||||
|
電加熱功率(KW) |
1.8 |
1.8 |
4.2 |
12 |
18 |
24 |
36 |
36 |
72 |
|
|
真空度(MPa) |
-0.094(真空型捏合機) |
|||||||||
|
壓力(MPa) |
0.35（壓力型捏合機） |
|||||||||
|
重量(Kg) |
~300 |
~400 |
~1250 |
~1600 |
~3000 |
~4500 |
~5800 |
~6500 |
~12000 |
|
